Live · Condition Monitoring (ISO 10816/20816)

เฝ้าระวังการสั่นสะเทือนมอเตอร์
แบบเรียลไทม์ ก่อนเครื่องจะพัง

Name: Smart Vibration — Condition Monitoring System
Brand: S.S. Electric & Automation

Smart Vibration — ระบบ Condition Monitoring ออนไลน์ สำหรับ 13 มอเตอร์ใน 2 โรงงาน วัด Velocity 3 แกน (X/Y/Z) + อุณหภูมิ จัดระดับความรุนแรงตามมาตรฐาน ISO 10816/20816 พร้อม 3D Digital Twin, แจ้งเตือนเสียงพูดไทย, รายงาน PDF และผู้ช่วย AI

ดู Dashboard สด ดูฟีเจอร์ทั้งหมด

● ระบบกำลังทำงานออนไลน์ · vibration.sseautomation.org

13มอเตอร์เฝ้าระวัง

2โรงงาน (Plant 300/400)

52ช่องสัญญาณ (V×3 + Temp)

24/7เฝ้าระวังต่อเนื่อง

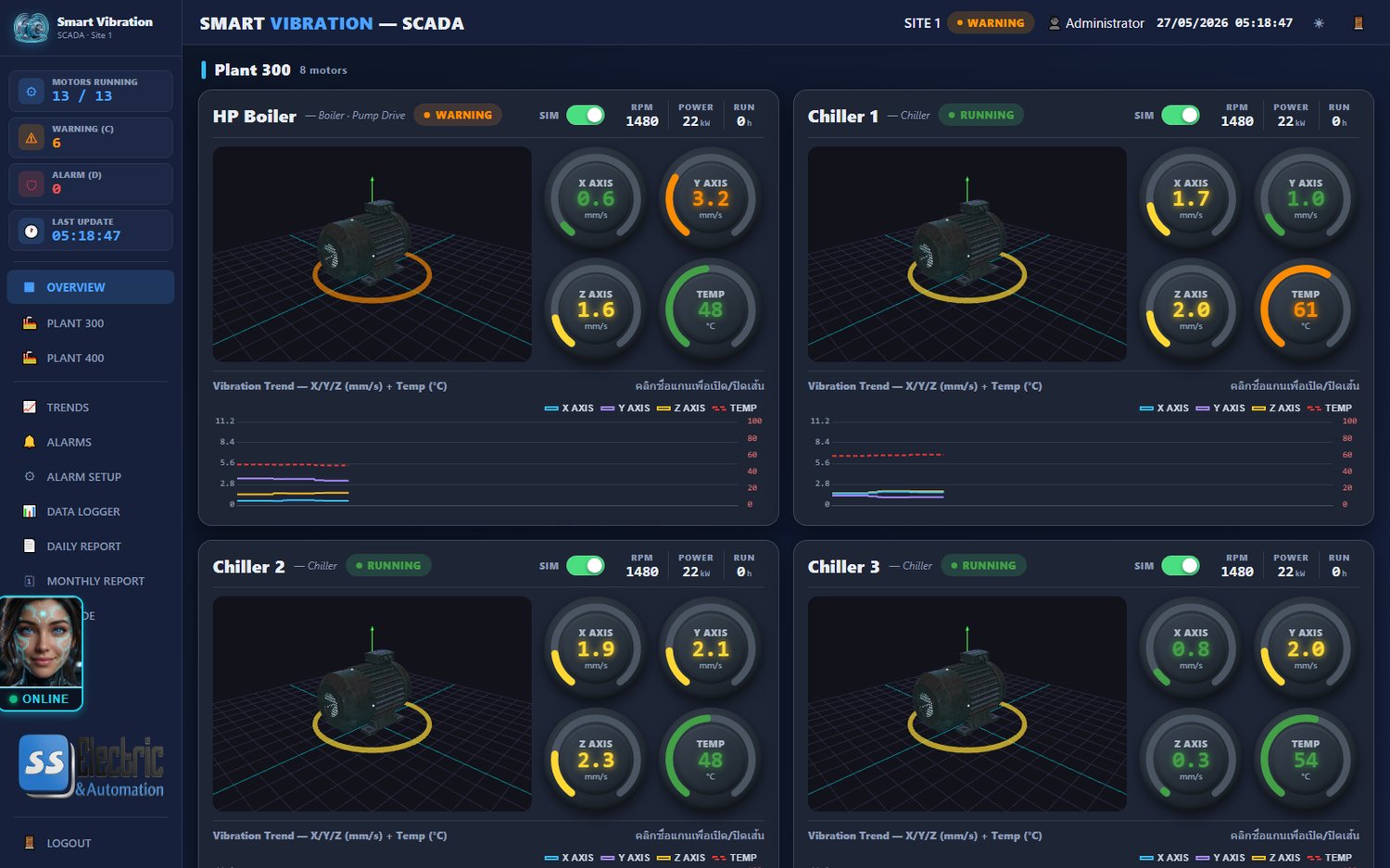

Smart Vibration Dashboard — 3D Digital Twin มอเตอร์ทั้ง 13 ตัว พร้อมโซน ISO 10816

LIVE

3D Digital Twin · เห็นมอเตอร์ทุกตัวพร้อมโซนสุขภาพ

ทำไมต้องเฝ้าระวังการสั่น

หยุดซ่อมตามรอบ เปลี่ยนมาซ่อมตามอาการ

การสั่นสะเทือนคือสัญญาณเตือนล่วงหน้าของ bearing เสื่อม · misalignment · unbalance — ตรวจจับก่อนเสียหายหนัก ลดต้นทุนที่มองไม่เห็น

ก่อนพัง รู้ก่อน

เห็นแนวโน้มค่าสั่นไต่ขึ้นเข้าโซน C/D ล่วงหน้า — Predictive Maintenance เปลี่ยน bearing ก่อนลาม ไม่ใช่หลังพัง

2.8mm/s · เกณฑ์ B/C

ลดเวลาซ่อมฉุกเฉิน

รู้ก่อนมอเตอร์หยุดกะทันหัน วางแผนหยุดซ่อม (Schedule PM) ในจังหวะที่กระทบสายการผลิตน้อยที่สุด

~1.5วินาที / รอบอัปเดต

มาตรฐานสากล ISO 10816

จัดระดับความรุนแรงตาม ISO 10816/20816 (Zone A–D) — เกณฑ์ตัดสินที่ทุกฝ่ายยอมรับ ไม่ใช่ความรู้สึก

4Machine Class · Zone A–D

3D Digital Twin

เห็นมอเตอร์ทุกตัวเป็น 3D หมุนได้ พร้อมวงแหวน halo สีตามโซน เกจ V-RMS + X/Y/Z และกราฟ trend ครบในใบเดียว

13มอเตอร์ · 2 โรงงาน

Real-time Dashboard

สุขภาพมอเตอร์ทั้งระบบ ในหน้าจอเดียว

ค่าอัปเดตทุก ~1.5 วินาที จากหน่วยความจำเรียลไทม์ พร้อมเกจสุขภาพรวมและ KPI ที่สำคัญ

หน้าจอ Smart Vibration จริง — แสดงสุขภาพมอเตอร์ 13 ตัว พร้อมโซน ISO 10816

หน้าจอจริงจากระบบ · Smart Vibration Live Dashboard

85%สุขภาพรวม · Zone A/B

7.80mm/s สูงสุด · Zone D

71.7°Cอุณหภูมิสูงสุด · เกณฑ์ 80°C

24/7เฝ้าระวังต่อเนื่อง

Features

ครบทุกฟีเจอร์ที่ทีมซ่อมบำรุงต้องใช้

ตั้งแต่หน้าจอ Live, รายงานสรุปอัตโนมัติ, ไปถึง AI ผู้ช่วย — ทุกอย่างในระบบเดียว

Velocity 3-Axis (X/Y/Z)

วัดความเร็วการสั่น 3 แกน (mm/s RMS) แยกแนวนอน / แนวตั้ง / แนวแกนเพลา — ใช้ค่า Vmax ตัดสินโซน

Temperature Monitoring

เฝ้าอุณหภูมิผิวมอเตอร์ทุกตัว เตือนที่ 60°C และอันตรายที่ 80°C — ระวังความร้อน bearing ล่วงหน้า

ISO 10816/20816 Severity

จัดโซน A / B / C / D อัตโนมัติตามมาตรฐาน เลือก Machine Class ได้ 4 แบบ — ระบบใช้ Class II

Trend & FFT Analysis

กราฟแนวโน้ม Velocity + Temperature ย้อนหลัง 24 ชั่วโมง พร้อมเส้นเกณฑ์ B/C และ C/D ดู FFT spectrum ได้

Voice Alert ภาษาไทย

เด้ง popup + เสียงพูดภาษาไทย (Premwadee) บอกชื่อมอเตอร์และอาการ — เหมาะกับห้องควบคุมและ Smart-TV

AI Chatbot

ถามว่า "มอเตอร์ไหนสั่นผิดปกติ?" — AI วิเคราะห์จากข้อมูลสด ระบุสาเหตุที่เป็นไปได้ และแนะนำลำดับซ่อม

ISO 10816 Severity Zones

จัดระดับความรุนแรงการสั่นตามมาตรฐานสากล

เปรียบเทียบ Overall Velocity (Vmax = max(X,Y,Z)) กับเกณฑ์ของ Machine Class II (มอเตอร์ขนาดกลาง 15–75 kW) — ระบบเริ่มแจ้งเตือนตั้งแต่ Zone C ขึ้นไป

Zone A — ใหม่ / ดีเยี่ยม — Good · < 2.3 mm/s

เครื่องเพิ่งติดตั้ง สภาพดีมาก ไม่ต้องดำเนินการ

Zone B — ยอมรับได้ — Acceptable · 2.3–4.5 mm/s

เดินเครื่องระยะยาวได้ เฝ้าดูแนวโน้ม ไม่จำกัดเวลา

Zone C / D — Warning / Danger — > 4.5 mm/s · ต้องดำเนินการ

C/D

Zone C · วางแผนซ่อม Zone D · หยุด/ซ่อมทันที แจ้งเตือนอัตโนมัติ

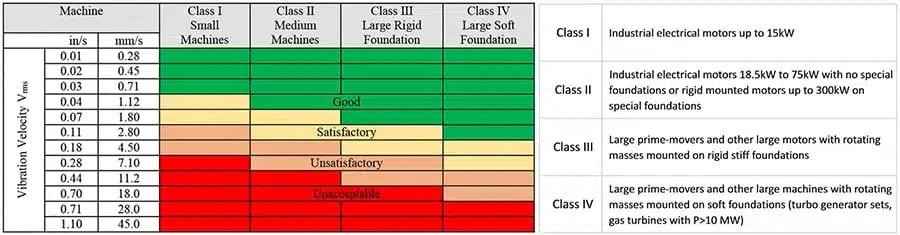

ตารางเกณฑ์ ISO 10816 — Machine Class I/II/III/IV และค่าตัดสินโซน A–D

ตารางเกณฑ์ ISO 10816/20816 · เลือก Machine Class ได้ 4 ระดับ

Live Monitor

SCADA-style Board 13 มอเตอร์ 2 โรงงาน

หน้าจอจริงจากระบบ — แต่ละการ์ดมีมอเตอร์ 3D หมุนพร้อมวงแหวน halo สีตามโซน, เกจ V-RMS + X/Y/Z, อุณหภูมิ และกราฟ trend ครบในใบเดียว

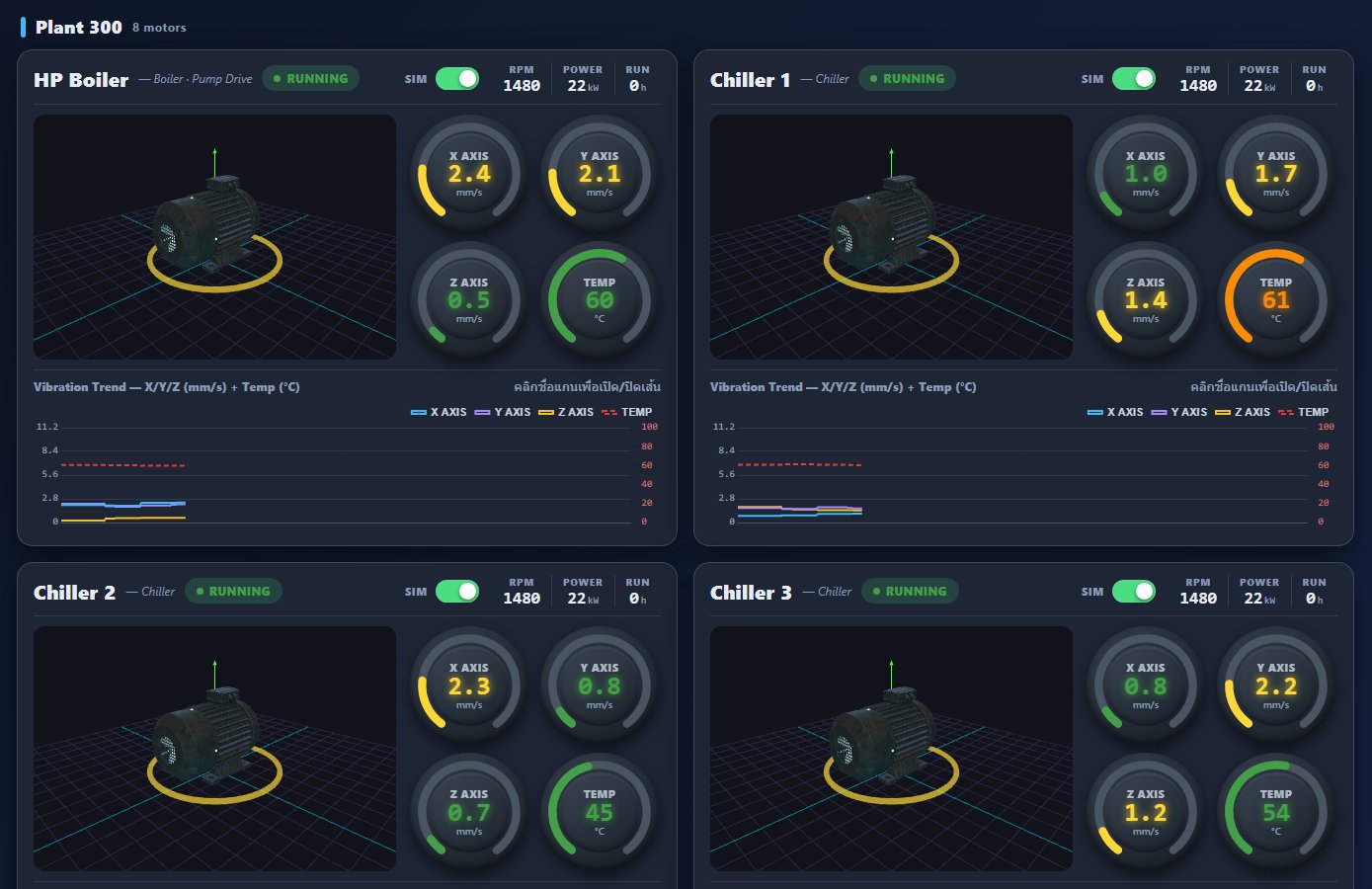

SCADA Live Board — ตัวอย่างการ์ด Plant 300 พร้อม 3D motor, X/Y/Z, อุณหภูมิ

หน้าจอจริง · Plant 300 Live Card

เฝ้าระวังครบทั้ง 13 มอเตอร์ ทั้ง Plant 300 และ Plant 400 พร้อมกัน — ดูสีโซนรู้ทันทีว่าตัวไหนต้องการความสนใจ

Plant 300 — Chiller 1, 2, 3, 4 · Cooling Tower กลุ่มดูดและอัด
Plant 400 — HP Boiler Pump Drive · Cooling Tower (อัด) A/B · CT ดูด A/B
เกจครบในใบเดียว — Vmax · X · Y · Z · Temp · Zone · สถานะ Run
มอเตอร์ 3D halo — วงแหวนสีตามโซน A (เขียว) / B (เหลือง) / C (ส้ม) / D (แดง)
กระจายตามประเภท — Cooling Tower 7 · Chiller 4 · Boiler / Pump 2

Alarm & Reports

แจ้งเตือนทันที พร้อมรายงาน PDF

เมื่อมอเตอร์เข้าสู่ Zone C+ หรืออุณหภูมิเกินเกณฑ์ ระบบเด้ง popup + เสียงพูดไทย และสรุปเป็น PDF ส่งเข้า LINE / Telegram / Email ตามเวลาที่ตั้งไว้

LINE Messaging

ส่งการ์ดแจ้งเตือนและรายงานสรุปเข้ากลุ่ม / บุคคล ผ่าน Messaging API พร้อมแนบไฟล์ PDF

Telegram Bot

ส่งข้อความ + แนบไฟล์ PDF เข้า Bot / Channel เหมาะกับทีมเทคนิคและทีมจัดการระยะไกล

Email + PDF Report

รายงานรายวัน / รายเดือน เป็น PDF สรุปค่าสูงสุด/เฉลี่ย เวลาที่เข้าโซน C/D และเหตุการณ์แจ้งเตือนทั้ง 13 มอเตอร์

AI Assistant

ถาม AI ว่า มอเตอร์ไหนสั่นผิดปกติ?

ฝังผู้ช่วย AI ทุกหน้า — ถามแล้ววิเคราะห์จากข้อมูลสดจริง: สรุปภาพรวมสุขภาพ ระบุมอเตอร์ที่เข้าโซน C/D บอกสาเหตุที่เป็นไปได้ และแนะนำว่าควรเข้าซ่อมตัวไหนก่อน — ตอบเป็นภาษาไทย พร้อมเสียงพูด

วิเคราะห์จากข้อมูลสด — ดึงค่า Velocity / Temp / Zone ของทั้ง 13 มอเตอร์มาสรุปทันที
ระบุสาเหตุที่เป็นไปได้ — bearing เสื่อม · misalignment · unbalance · resonance
แนะนำลำดับซ่อม — จัดคิวว่าตัวไหนต้องเข้าซ่อมก่อน คุ้มที่สุด
ตอบภาษาไทย + เสียงพูด — เหมาะกับห้องควบคุมและทีมหน้างาน ใช้ได้ทันที

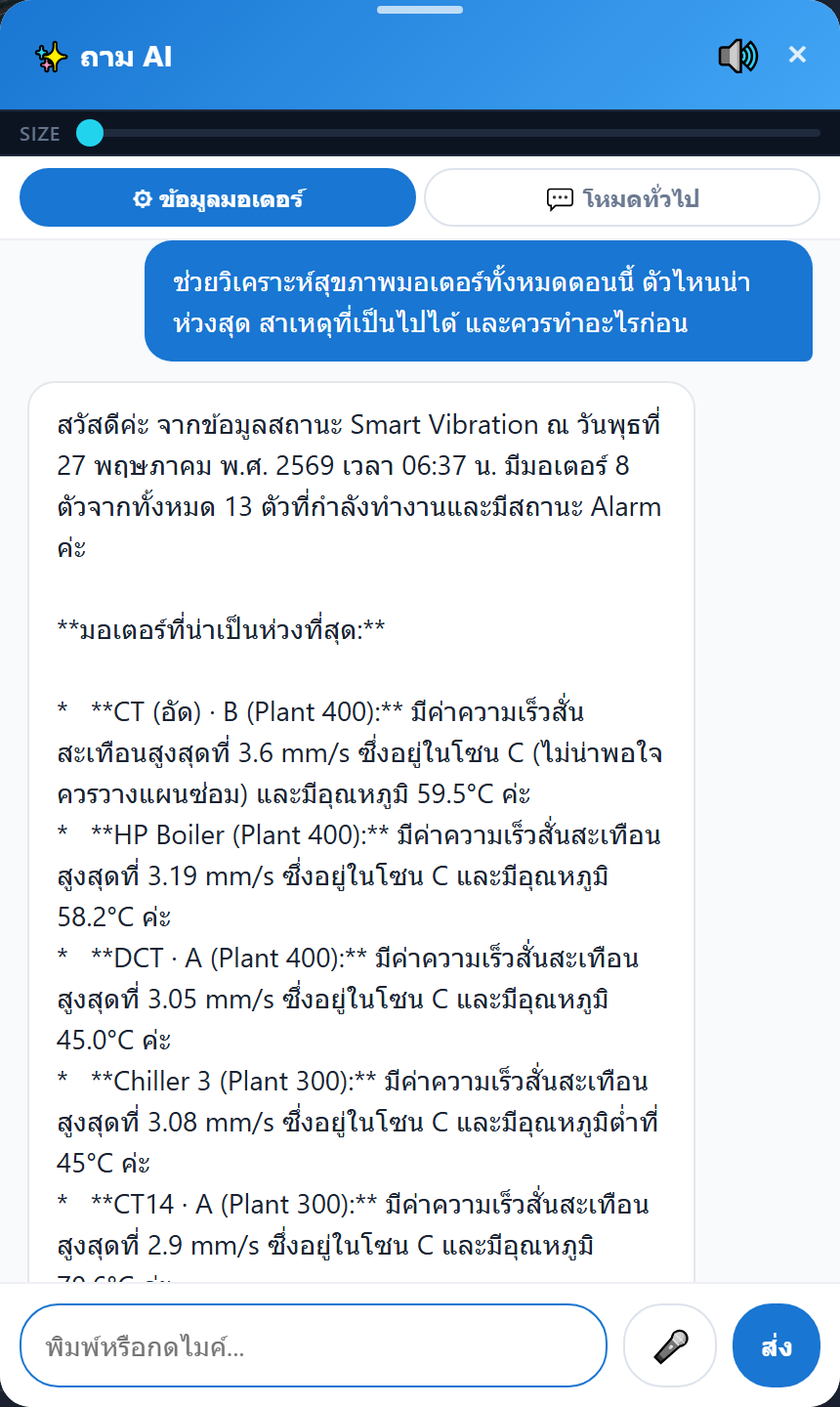

หน้า AI Assistant — วิเคราะห์ข้อมูลสด ระบุมอเตอร์ที่เข้าโซน C/D และแนะนำลำดับซ่อม

หน้าจอจริงจากระบบ · Smart Vibration AI Assistant

Architecture

สร้างบน เทคโนโลยีที่เชื่อถือได้

สถาปัตยกรรม 4 ชั้น จากเซ็นเซอร์ถึงการแจ้งเตือน — รองรับ MQTT / Modbus / Web API พร้อมโหมด SIM สำหรับเดโม่ก่อนติดตั้งจริง

Field — เซ็นเซอร์

Vibration sensors (V x/y/z)
Temperature sensors
MQTT / Modbus / OPC UA
Edge gateway + โหมด SIM

Server — ประมวลผล

Python REST API
ISO 10816 severity calculator
FFT analysis engine
SQLite snapshot ทุก 15 นาที

Web — แสดงผล

3D Digital Twin Live
SCADA-style board
Trend charts + FFT spectrum
PC / มือถือ / Smart-TV

Notify — แจ้งเตือน

LINE / Telegram / Email
Voice alert ภาษาไทย (TTS)
PDF report scheduler
AI Chatbot Integration

● พร้อมเริ่มใช้งาน

ยกระดับการบำรุงรักษามอเตอร์
โรงงานของคุณ วันนี้

ให้ทีม S.S. Electric & Automation ออกแบบและติดตั้งระบบ Smart Vibration ที่เหมาะกับมอเตอร์ของคุณ — ตั้งแต่สำรวจจุดวัด ติดตั้งเซ็นเซอร์ จนถึงส่งมอบและอบรมการใช้งาน

085-490-2660 ขอใบเสนอราคา
